Prezentare generală

Transformați-vă sistemele de transport cu țevile noastre cu role transportoare de precizie EN 10305-3 în clasele E235, E195, E220, E275, E355 și oțeluri standard din industrie (de exemplu, ASTM A513 1008, 1010, 1015, AIS1 1020, AIS1 1020, AIS126 316, 430). Disponibil în dimensiuni de la Ø30 la 114,3 mm (1,181–4,500 inchi) diametrul exterior (OD) și 1 la 3 mm (0,039–0,118 inchi) grosimea peretelui (WT), inclusiv dimensiunile cheilor precum Ø60,3 x 2,0 mm (2,374 x 0,0,0 inchi) și Ø 0,0,0 mm (1,902 x 0,079 inchi), aceste tuburi de oțel ERW oferă o precizie, durabilitate și eficiență de neegalat pentru rolele transportoare în logistică, producție și depozitare. Proiectate pentru o funcționare lină și o capacitate mare de încărcare, acestea asigură performanțe fiabile în sistemele de manipulare a materialelor, cu utilizări secundare minime în aplicații structurale.

De ce să alegeți tubul nostru cu role transportoare?

· Inginerie de precizie: Clasele precum E235, E355 și AISI 304 oferă limite de curgere de la 195–355 N/mm², ideale pentru tuburile de manipulare de precizie a materialelor.
·Toleranțe strânse: Dimensiunile precise (de exemplu, Ø60,3 mm/2,374 inchi OD ±0,08 mm, 2,0 mm/0,079 inchi WT ±10%) asigură o asamblare fără sudură a rolelor.
· Finisaj neted al suprafeței: Suprafețele curate și uniforme reduc la minimum frecarea, sporind performanța și longevitatea rolelor transportoare.
· Capacitate mare de încărcare: Construcția ERW și din oțel inoxidabil acceptă aplicații solicitante, de la role ușoare până la cele grele.
· Dimensiuni standard globale: Dimensiuni precum Ø60,3 x 2,0 mm (2,374 x 0,079 inchi), Ø48,3 x 2,0 mm (1,902 x 0,079 inchi) și Ø114,3 x 3,0 mm (4,500 x 0,118 inchi) răspund nevoilor de transport la nivel mondial.
· Versatilitate rentabilă: E235, E195 și alte clase oferă performanță de top la costuri competitive.

Calități comune de oțel pentru role transportoare

Tubul nostru cu role transportoare EN 10305-3 este disponibil în mai multe clase de oțel, alături de alte standarde, pentru a îndeplini diverse cerințe de manipulare a materialelor:

·E235 (EN 10305-3): Oțel cu conținut scăzut de carbon (rezistență la curgere: 235 N/mm², rezistență la tracțiune: 340–480 N/mm²) cu sudabilitate excelentă, ideal pentru role medii (de exemplu, Ø60,3 x 2,0 mm / 2,374 x 0,079 inchi) în logistică și producție.
·E195 (EN 10305-3): Oțel cu conținut scăzut de carbon (rezistență de curgere: 195 N/mm², rezistență la tracțiune: 320–460 N/mm²) pentru role ușoare în manipularea pachetelor mici (de exemplu, Ø33,7 x 1,5 mm / 1,327 x 0,059 inchi).
·E220 (EN 10305-3): Oțel cu conținut scăzut de carbon (rezistență la curgere: 220 N/mm², rezistență la tracțiune: 330–470 N/mm²) pentru role ultra-ușoare în aplicații cu sarcină redusă (de exemplu, Ø42,4 x 1,5 mm / 1,669 x 0,059 inchi).
·E275 (EN 10305-3): Rezistență moderată (rezistență la curgere: 275 N/mm², rezistență la tracțiune: 410–550 N/mm²) pentru role medii până la grele din transportoare industriale (de exemplu, Ø76,1 x 2,0 mm / 2,996 x 0,079 inchi).
·E355 (EN 10305-3): Oțel de înaltă rezistență (rezistență la curgere: 355 N/mm², rezistență la tracțiune: 490–630 N/mm²) pentru role grele din minerit sau sisteme industriale (de exemplu, Ø89,0 x 2,5 mm / 3,504 x 0,098 inchi).
·ASTM A513 1008: Oțel cu conținut extrem de scăzut de carbon (rezistență la curgere: ~275 N/mm², rezistență la tracțiune: ~340 N/mm²) pentru role ieftine, ușoare (de exemplu, Ø38,0 x 1,5 mm / 1,496 x 0,059 inchi).
·ASTM A513 1010: Oțel cu conținut scăzut de carbon (rezistență la curgere: ~310 N/mm², rezistență la tracțiune: ~379 N/mm²) pentru role de uz general în depozit (de exemplu, Ø50,8 x 2,1 mm / 2,000 x 0,083 inchi).
·ASTM A513 1015: Rezistență echilibrată (rezistență la curgere: ~345 N/mm², rezistență la tracțiune: ~414 N/mm²) pentru role medii din industria auto și logistică (de exemplu, Ø48,3 x 2,0 mm / 1,902 x 0,079 inchi).
·ASTM A513 1020: Rezistență mai mare (rezistență la curgere: ~379 N/mm², rezistență la tracțiune: ~448 N/mm²) pentru role medii în setări industriale (de exemplu, Ø76,2 x 3,0 mm / 3,000 x 0,120 inchi).
·ASTM A513 1026: Rezistență ridicată (rezistență la curgere: ~448 N/mm², rezistență la tracțiune: ~517 N/mm²) pentru role grele în manipularea materialelor în vrac (de exemplu, Ø101,6 x 4,0 mm / 4,000 x 0,156 inchi).
·ASTM A500 grad B/C: Oțel de calitate structurală (rezistență la curgere: 317–345 N/mm², rezistență la tracțiune: 400–427 N/mm²) pentru role cu diametru mare, cu sarcină mare (de exemplu, Ø114,3 x 4,8 mm / 4,500 x 0,188 inchi).
·AISI 304/316 (EN 1.4301/1.4401): Oțeluri inoxidabile pentru medii igienice sau corozive (de exemplu, procesare alimentară, fabrici chimice) cu role de tipul Ø50,0 x 1,5 mm (1,969 x 0,059 inchi).
·AISI 430 (EN 1.4016): Oțel inoxidabil feritic pentru rezistență la coroziune rentabilă în aplicații semi-igiene (de exemplu, Ø48,3 x 2,0 mm / 1,902 x 0,079 inchi).|

Aceste calități asigură versatilitate pentru aplicații de transport ușoare, grele și specializate, respectând standardele globale.

Procesul de fabricație

Tubul nostru cu role transportoare EN 10305-3 este proiectat pentru precizie și durabilitate:

1. Sudarea cu rezistență electrică (ERW): Benzile de oțel sunt sudate și dimensionate la rece pentru a obține dimensiuni precise (de exemplu, Ø60,3 x 2,0 mm / 2,374 x 0,079 inchi), asigurând țevile transportoare din oțel ERW de înaltă calitate.
2. Formare la rece: Îmbunătățește acuratețea dimensională și calitatea suprafeței pentru o funcționare lină a rolelor.
3. Tratament termic: Condițiile normalizate (N) sau sudate (CR1, CR2) optimizează proprietățile mecanice pentru manipularea materialelor.
4. Finisarea suprafeței: Suprafețele netede, curate, adesea unse sau fosfatate, asigură rezistența la coroziune și ușurința de asamblare.
5. Testarea calității: Verificările dimensionale, încercările de tracțiune și încercările nedistructive (de exemplu, curenți turbionari) asigură conformitatea cu standardele EN 10305-3.

Acest proces oferă țevi sudate cu precizie, optimizate pentru performanța rolelor transportoare.

Specificații materiale

Nota: E235 (EN 10305-3), cu opțiuni pentru E195, E220, E275, E355 și altele (de exemplu, ASTM A513 1008, 1010, 1015, AISI 304, 430)
Compoziție chimică (E235, % maxim dacă nu este specificat):
·Carbon (C): 0,17
·Siliciu (Si): 0,35
·Mangan (Mn): 1,20
· Fosfor (P): 0,025
· Sulf (S): 0,025
·Proprietăți mecanice (E235, Normalizat, N):
·Rezistenta la curgere: 235 N/mm² (min)
·Rezistență la tracțiune: 340–480 N/mm²
·Alungire: 25% (min)

Gama de dimensiuni:

Diametrul exterior (OD): Ø30–114,3 mm (1,181–4,500 inchi)
Grosimea peretelui (WT): 1–3 mm (0,039–0,118 inchi)
lungime: Tăiat aleatoriu (1.000–12.000 mm / 3,3–40 ft) sau personalizat
Dimensiuni comune pentru role transportoare (OD x WT, metrice):
·Ø33,7 x 1,5 mm (1,327 x 0,059 inchi, role transportoare ultra-uşoare)
·Ø38,0 x 1,5 mm (1,496 x 0,059 inchi, role transportoare ușoare)
·Ø42,4 x 1,5 mm (1,669 x 0,059 inchi, role transportoare ușoare)
·Ø48,3 x 2,0 mm (1,902 x 0,079 inchi, role transportoare standard)
·Ø50,0 x 1,5 mm (1,969 x 0,059 inchi, role transportoare standard)
·Ø60,3 x 2,0 mm (2,374 x 0,079 inchi, role transportoare pentru sarcini medii)
·Ø63,5 x 2,0 mm (2.500 x 0.079 inchi, role transportoare pentru sarcini medii)
·Ø76,1 x 2,0 mm (2,996 x 0,079 inchi, role transportoare industriale)
·Ø89,0 x 2,5 mm (3,504 x 0,098 inchi, role transportoare pentru sarcini grele)
·Ø101,6 x 2,5 mm (4.000 x 0,098 inchi, manipulare de materiale de mare capacitate)
·Ø108,0 x 3,0 mm (4,252 x 0,118 inchi, role de mare capacitate)
·Ø114,3 x 3,0 mm (4,500 x 0,118 inchi, role de mare capacitate)
Toleranțe (conform EN 10305-3):
·OD (≤80 mm): ±0,08 mm; (>80–114,3 mm): ±0,15%
·Greutate: ±10%
·Lungime: ±3 mm pentru lungimi tăiate
·Condiții de livrare: Normalizate (N), As-sudat (CR1, CR2)
·Condiții de suprafață: netedă, curată sau acoperită (uns/fosfatat) pentru rezistență la coroziune

Aplicații

EN 10305-3 E235, E195, E220, E275, E355 și alte tuburi de precizie (de exemplu, Ø60,3 x 2,0 mm / 2,374 x 0,079 inchi) sunt proiectate pentru:

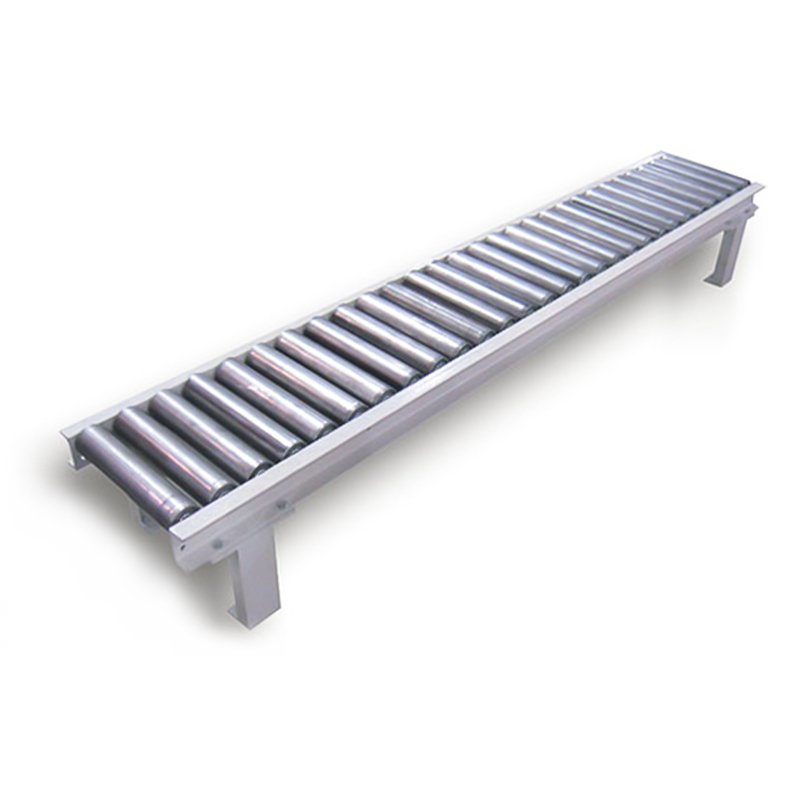

Role transportoare: Tuburi de înaltă performanță pentru sistemele de manipulare a materialelor în:
1. Logistica: Depozite, centre de distribuție (E235, Ø60,3 x 2,0 mm; E195, E220, Ø33,7 x 1,5 mm pentru role ușoare).
2. Fabricare: Linii de asamblare, producție auto (E275, Ø48,3 x 2,0 mm; E355, Ø89,0 x 2,5 mm pentru role grele).
3. Industrial: Minerit, manipulare materiale în vrac (E355, ASTM A500 Grad B/C, Ø114,3 x 3,0 mm pentru role de mare capacitate).
4. Medii igienice: Prelucrare alimentară, produse farmaceutice (AISI 304/316/430, Ø50,0 x 1,5 mm sau Ø48,3 x 2,0 mm pentru rezistență la coroziune).
5. Aplicații secundare (utilizare limitată):
·Componente structurale (de exemplu, cadre ușoare cu E235, ASTM A500).
· Tuburi pentru mobilier (de exemplu, rafturi, rafturi cu E195, E220, AISI 430).

Asigurarea calității

Toate tuburile E235, E195, E220, E275, E355 și alte tuburi respectă EN 10305-3 sau standardele relevante (de exemplu, ASTM A513, A500). Certificatele de testare conform DIN EN 10204 3.1 verifică compoziția chimică, proprietățile mecanice și precizia dimensională. Testarea curenților turbionari, testele de aplatizare și inspecțiile suprafeței asigură performanțe de top pentru tuburile de manipulare a materialelor.

Eliberați-vă eficiența transportorului

· Optimizat pentru role: Dimensiuni precum Ø60,3 x 2,0 mm (2,374 x 0,079 inchi), Ø48,3 x 2,0 mm și Ø114,3 x 3,0 mm, cu clasele E235 la AISI 430, asigură precizie și durabilitate.
· Conformitatea cu standardele globale: EN 10305-3, ASTM A513 și opțiunile din oțel inoxidabil răspund nevoilor pieței mondiale.
· Aprovizionare flexibilă: Dimensiuni standard stocate și lungimi personalizabile pentru nevoile dvs. de transportoare.
· Îndrumări de specialitate: Echipa noastră vă ajută să selectați clasa și dimensiunea ideale pentru o eficiență maximă.
