Prezentare generală

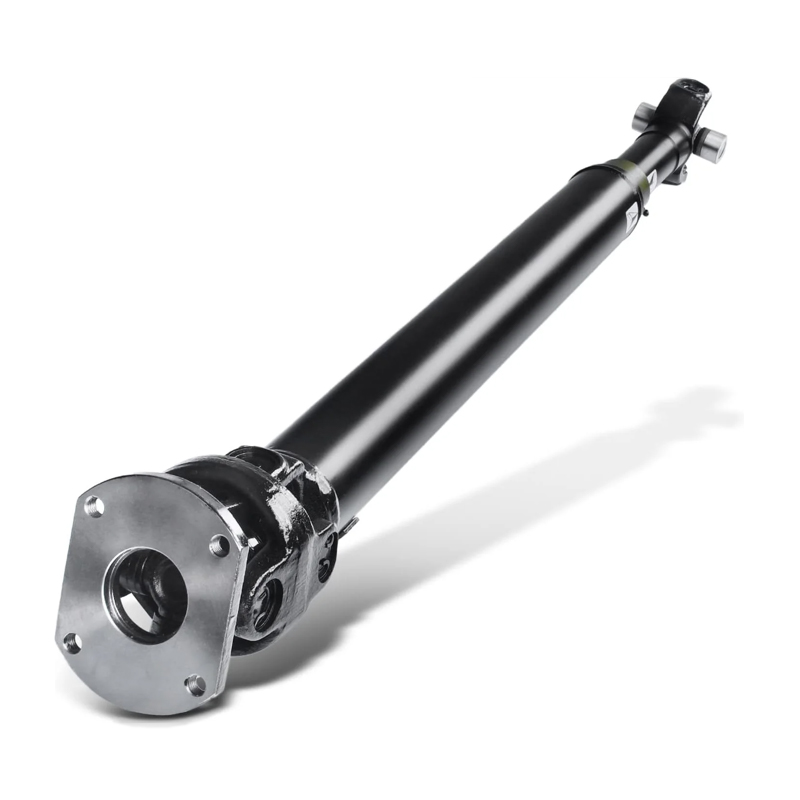

Maximizați transmisia cuplului cu țevile noastre de precizie ASTM A513 (sudat/DOM) și ASTM A519 (fără sudură) în gradele 1026, 1020, 1015 și 4130. Disponibil în dimensiuni de la 2.000 la 8.625 inchi cu diametrul exterior (OD) și grosimea peretelui 0,025 inci și grosimea peretelui. (WT), inclusiv dimensiunile cheilor precum 7.000 x 0.120 inchi (177.8 x 3 mm) și 3.000 x 0.120 inchi (76.2 x 3 mm), aceste tuburi de înaltă rezistență oferă performanțe excepționale pentru transmisia de putere auto și industrială. Proiectate pentru a suporta sarcini dinamice, acestea asigură durabilitatea arborilor de transmisie pentru mașini, camioane și mașini grele, cu utilizări secundare minime în cilindri și role.

De ce să ne alegem tubulatura arborelui de antrenare?

· Performanță de înaltă rezistență: Notale 1026, 1020, 1015 și 4130 oferă rezistențe la tracțiune de până la 621 N/mm², ideale pentru tuburile arborelui de transmisie auto și aplicații fără sudură cu cuplu ridicat.
·Toleranțe de precizie: Toleranțe strânse (de exemplu, 3.000 inchi/76.2 mm OD ±0.005 inchi, 0.120 inchi/3 mm WT ±10%) asigură integrarea perfectă în ansamblurile arborelui de antrenare.
· Rezistență superioară la oboseală: Țeava DOM ASTM A513 și țeava mecanică fără sudură A519 îmbunătățesc durabilitatea pentru încărcare dinamică.
· Finisaj neted al suprafeței: Suprafețele curate și uniforme reduc frecarea, sporind performanța arborelui de transmisie și longevitatea.
·Dimensiuni standard pentru industrie: Dimensiunile obișnuite, cum ar fi 7.000 x 0.120 inchi, 3.000 x 0.120 inchi și 2.500 x 0.120 inchi, cu 2–8.625 inchi OD, satisfac nevoile auto și industriale.
· Fiabilitate rentabilă: Tuburile arborelui de transmisie din oțel carbon și aliat oferă performanțe de top la costuri competitive.

Tuburi ASTM A513 DOM 1020 pentru încărcare dinamică

Tubul nostru ASTM A513 DOM 1020 în 3 x 0,120 inchi (76,2 x 3 mm) este special conceput pentru a suporta sarcini dinamice în arborii de transmisie auto și industriali. Trase la rece peste un dorn, această țeavă sudată de înaltă rezistență oferă:

· Forță echilibrată: Gradul 1020 oferă o limită de curgere minimă de 379 N/mm², ideală pentru arbori de transmisie cu sarcini medii din mașini și camioane ușoare.
· Rezistență sporită la oboseală: Procesul DOM prelucrat la rece asigură durabilitatea în condiții de încărcare ciclică mare, perfect pentru vehicule și utilaje performante.
· Dimensiuni de precizie: 3.000 inchi OD ±0.005 inch și 0.120 inch WT ±10% garantează o asamblare fără sudură.
·Aplicații: Ideal pentru arbori de transmisie auto (de exemplu, autoturisme, camioane ușoare) și echipamente industriale care necesită o transmisie robustă a cuplului sub sarcini dinamice.
·Eficiență a costurilor: Oferă performanță fiabilă la un preț competitiv pentru aplicații cu cuplu ridicat.

Procesul de fabricație

Tubul nostru de înaltă rezistență ASTM A513/A519 pentru arbore de transmisie este conceput pentru precizie și durabilitate:

1. Sudarea cu rezistență electrică (ERW, A513): Benzile de oțel sunt sudate și trase la rece peste un dorn (DOM) pentru a obține dimensiuni precise (de exemplu, 3.000 x 0.120 inchi/76.2 x 3 mm), sporind rezistența tuburilor sudate cu precizie.
2. Procesare fără sudură (A519): Tuburile sunt laminate la cald sau perforate, apoi trase la rece pentru o rezistență superioară, ideale pentru tuburile de transmisie fără sudură a cuplului.
3. Tratament termic: Normalizarea, eliberarea tensiunilor sau recoacerea optimizează proprietățile mecanice pentru încărcarea dinamică.
4. Finisarea suprafeței: Suprafețele netede, curate, adesea unse sau fosfatate, asigură rezistența la coroziune și ușurința de asamblare.
5. Testarea calității: Verificările dimensionale, încercările de tracțiune și testele nedistructive (de exemplu, curenți turbionari pentru A513, cu ultrasunete pentru A519) asigură conformitatea cu standardele ASTM.

Acest proces oferă tuburi de arbore de transmisie din oțel carbon și tuburi de arbore de transmisie din oțel aliat optimizate pentru aplicații auto și industriale.

Clasele materialelor

Tuburile noastre de arbore de transmisie sunt disponibile în clasele 1026, 1020, 1015 (A513/A519) și 4130 (A519), fiecare optimizat pentru transmisia puterii:

Comparația compoziției chimice (% maxim dacă nu este specificat)

Nota	Carbon (C)	Mangan (Mn)	Fosfor (P)	sulf (S)	Crom (Cr)	Molibden (Mo)
1015	0,13–0,18	0,30–0,60	0.040	0.050	-	-
1020	0,18–0,23	0,30–0,60	0.040	0.050	-	-
1026	0,22–0,28	0,60–0,90	0.040	0.050	-	-
4130	0,28–0,33	0,40–0,60	0.040	0.040	0,80–1,10	0,15–0,25

Notă: Conținutul de siliciu este de obicei de 0,15–0,35% pentru 4130, nespecificat pentru altele, cu excepția cazului în care este aliat.

Comparație proprietăți mecanice (DOM pentru A513, trasat la rece pentru A519)

Nota	Rezistența la tracțiune (N/mm², min)	Limita de curgere (N/mm², min)	Alungire (%, min)
1015	414	345	15
1020	448	379	12
1026	517	448	10
4130	621	552	10

Notă: Proprietățile sunt pentru starea A513 DOM sau A519 trasă la rece, ideale pentru arbori de transmisie. Alte condiții (de exemplu, sudate, normalizate) variază ca rezistență sau ductilitate.

Conditii de livrare

· Trasat peste dorn (DOM, A513): Tuburi sudate trase la rece pentru o rezistență maximă, ideale pentru arbori de transmisie auto (de exemplu, 3.000 x 0.120 inchi).
· Trase la rece (A519): Tuburi fără sudură trase la rece pentru o rezistență superioară, perfecte pentru arbori de transmisie industriali cu cuplu mare.
·Sudate (A513): Tuburi sudate rentabile pentru arbori de antrenare mai puțin pretențioși.
·Normalizat (N): Tratat termic pentru proprietăți uniforme, potrivit pentru arbori de transmisie standard.
· Eliberarea stresului (SR): Îmbunătățește ductilitatea componentelor arborelui de antrenare care necesită sudare.
·Recoace (A): Maximizează formabilitatea pentru aplicații fără arbore de antrenare.

Descrieri de clase

·1015 (A513/A519): Oțel cu conținut scăzut de carbon cu sudabilitate excelentă, ideal pentru arbori de transmisie rentabili în vehicule ușoare.
·1020 (A513/A519): Rezistență și formabilitate echilibrate, perfecte pentru arbori de antrenare pentru sarcini medii în aplicații auto și industriale, în special în 3 x 0,120 inchi pentru sarcini dinamice.
·1026 (A513/A519): Oțel cu mai mare carbon și rezistență superioară, potrivit pentru arbori de transmisie pretențioși din mașini și camioane.
·4130 (A519): Oțel slab aliat cu rezistență ridicată, ideal pentru arbori de transmisie fără sudură de rezistență la vehicule și mașini de performanță.

Specificații

Standarde: ASTM A513 (sudat/DOM), ASTM A519 (fără sudură)
Gama de dimensiuni:
·Diametru exterior (OD): 2.000–8.625 inchi (50.8–219.1 mm)
·Grosimea peretelui (WT): 0,065–0,250 inchi (1,65–6,35 mm)
· Lungime: aleatoriu (3,3–40 ft / 1.000–12.000 mm) sau tăiat personalizat
Dimensiuni comune pentru arborii de antrenare (OD x WT, imperial):
·1,750 x 0,095 inchi (44,5 x 2,4 mm, arbori de transmisie auto ușoare)
·2.000 x 0,120 inchi (50,8 x 3 mm, arbori de transmisie auto mici până la mijlocii)
·2,375 x 0,120 inchi (60,3 x 3 mm, arbori de antrenare pentru automobile pentru sarcini medii)
·2,500 x 0,120 inchi (63,5 x 3 mm, arbori de transmisie pentru automobile de gamă medie și pentru industria ușoară)
·3.000 x 0,120 inchi (76,2 x 3 mm, arbori de transmisie auto pentru sarcini dinamice)
·3.000 x 0,083 inchi (76,2 x 2,1 mm, arbori de transmisie pentru automobile și industria ușoară)
·3,500 x 0,134 inchi (88,9 x 3,4 mm, arbori de transmisie pentru vehicule grele)
·4.000 x 0,156 inchi (101,6 x 4 mm, arbori de transmisie pentru vehicule grele și industriale pentru sarcini medii)
·4,500 x 0,188 inchi (114,3 x 4,8 mm, arbori de transmisie pentru mașini industriale)
·5.000 x 0,188 inchi (127 x 4,8 mm, arbori de antrenare industriali pentru sarcini grele)
·6,625 x 0,188 inchi (168,3 x 4,8 mm, aplicații industriale cu cuplu ridicat)
·7.000 x 0,120 inchi (177,8 x 3 mm, arbori de transmisie pentru vehicule industriale și comerciale pentru sarcini grele)
Toleranțe (conform ASTM A513/A519):
·OD (2.000–3.000 inchi): ±0.005 inci; (>3.000–8.625 inchi): ±0,25%
·Greutate: ±10%
·Lungime: ±0,118 inchi (±3 mm) pentru lungimi tăiate
Conditii de livrare:
·DOM (A513): Precizie ridicată pentru arbori de antrenare sudați.
·Trasat la rece (A519): rezistență superioară pentru arbori de transmisie fără sudură.
·Sudat (A513), Normalizat (N), Eliberat de stres (SR), Recoacet (A).
·Condiții de suprafață: netedă, curată sau acoperită (uns/fosfatat) pentru rezistență la coroziune și ușurință de asamblare.

Aplicații

Tuburile noastre de precizie ASTM A513/A519 1026, 1020, 1015 și 4130 (de exemplu, 3.000 x 0.120 inchi/76.2 x 3 mm, 7.000 x 0.120 inchi) sunt proiectate pentru:

Arbori de transmisie: Tuburi de înaltă performanță pentru arbori de transmisie auto (mașini, camioane cu 3.000 x 0.120 inchi, 2.375 x 0.120 inchi) și industriale (mașini cu 4.500 x 0.188 inci, 7.000 x 0.120 inchi). Gradele 1026 și 4130 (DOM/trafilat la rece) asigură o transmisie robustă a cuplului; 1020 (de exemplu, 3 x 0,120 inchi) excelează în aplicațiile de încărcare dinamică; 1015 se potrivește utilizărilor mai ușoare.
Aplicații secundare (utilizare limitată):
· Cilindri hidraulici/pneumatici (1026, 4130 pentru presiune mare; 1015, 1020 pentru standard).
· Role transportoare (1015, 1020 pentru standard; 1026 pentru sarcini grele).
·Componente auto (1026, 4130).

Asigurarea calității
Toate tuburile 1026, 1020, 1015 și 4130 respectă standardele ASTM A513/A519. Certificatele de testare conform DIN EN 10204 3.1 verifică compoziția chimică, proprietățile mecanice și precizia dimensională. Testarea cu curenți turbionari (A513) și cu ultrasunete (A519), plus inspecțiile de aplatizare și suprafețe, asigură performanțe de vârf pentru tubulatura portantă dinamică.

Conduceți-vă proiectele înainte

· Adaptat pentru arbori de transmisie: Dimensiuni cum ar fi 3.000 x 0.120 inchi (76.2 x 3 mm) pentru sarcini dinamice și 7.000 x 0.120 inchi, cu condiții DOM/trase la rece, optimizează transmisia de putere.
· Standarde de vârf în industrie: Conformitatea ASTM A513/A519 asigură fiabilitate și calitate.
· Aprovizionare flexibilă: Dimensiuni standard stocate și opțiuni personalizabile pentru nevoile dvs. de arbore de transmisie.
· Îndrumări de specialitate: Echipa noastră vă ajută să selectați gradul și dimensiunea perfecte pentru o eficiență maximă.

Comandați acum pentru a vă optimiza performanța arborelui de transmisie cu ASTM A513/A519 Precision Tubing. Solicitați o ofertă la hongli-jy@126.com sau vizitați hltube.com pentru a explora gama noastră completă de tuburi de precizie!
