Tub șlefuit și SRB – ASTM A513 ST52 / SAE 1026, sudat (CDW), finisaj ID oglindă pentru butoaie cilindrice hidraulice

Tuburile noastre șlefuite și SRB ASTM A513 sudate la rece (CDW) sunt de precizie-

Aceste tuburi combină rentabilitatea țevilor sudate cu finisarea de înaltă precizie, oferind:

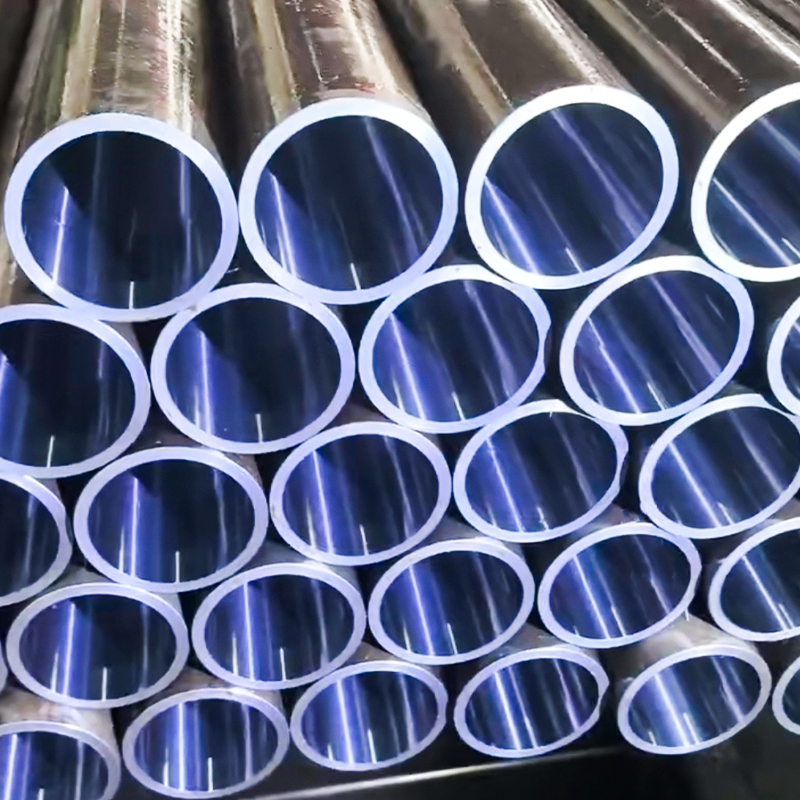

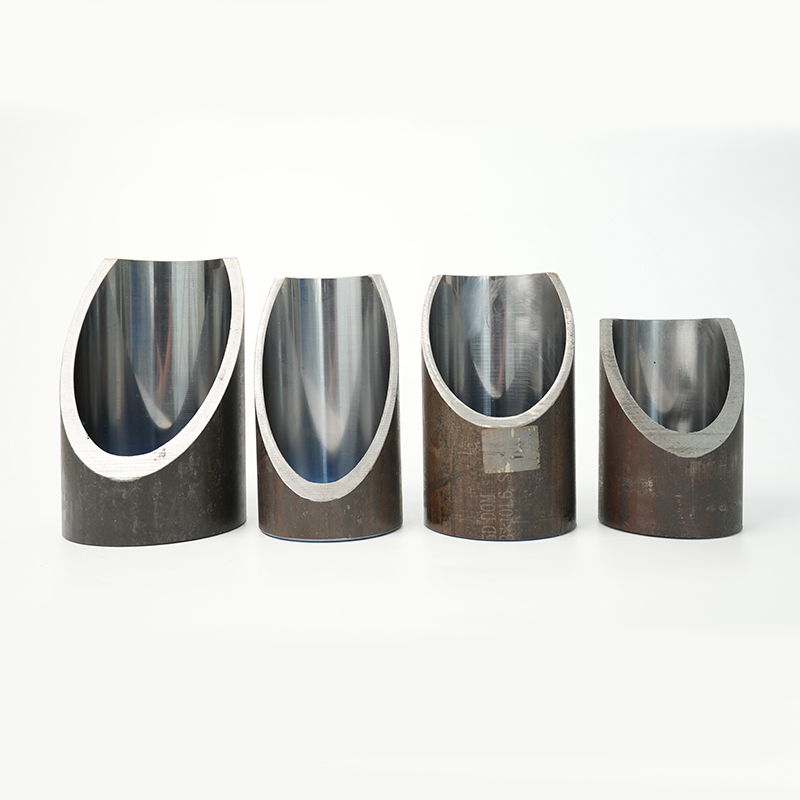

·Alezaj intern ca o oglindă (Ra ≤ 0,4 μm pentru șlefuit, Ra ≤ 0,2 μm pentru SRB)
·Toleranțe dimensionale strânse (H8)
· Dreptate excelentă pentru deplasarea fiabilă a pistonului

Ideal pentru cilindri hidraulici de presiune medie, mașini industriale, auto și aplicații agricole în care este necesară finisarea de înaltă calitate a alezajului, dar nu sunt necesare tuburi fără sudură.

Clase tipice de oțel

·ST52 (echivalent ASTM A513 tip 5 DOM)
·SAE 1026 (tubulatură DOM din oțel carbon)
·Opțional: 1020 sau 1025 în funcție de cerințele mecanice

Dimensiuni comune (OD × WT × ID)

·Ø40 mm × 5 mm
·Ø50 mm × 6 mm
·Ø63,5 mm × 6,35 mm
·Ø76 mm × 7 mm
·Ø90 mm × 8 mm
·Ø100 mm × 10 mm

Dimensiuni metrice și imperiale personalizate disponibile la cerere.

Specificatii tehnice

·Standard: ASTM A513, tuburi DOM de tip 5, sudate (CDW)
· Stare: Cold Drawn Honed / SRB
· Toleranță ID: H8 (sau mai strâns la cerere)
· Finisarea suprafeței: Ra ≤ 0,4 μm (slefuit) / Ra ≤ 0,2 μm (SRB)
· Corectitudine: ≤ 0,3 mm/m
· Rotunzime: ≤ 0,03 mm

Procesul de fabricație

1. Producția de tuburi sudate – ERW din bandă de oțel de înaltă calitate
2. Tragere la rece peste dorn (DOM) – îmbunătățește acuratețea dimensională și proprietățile mecanice
3. Tratament termic / Normalizare – îmbunătățește integritatea sudurii
4. Slefuire – finisare abrazivă precisă pentru Ra ≤ 0,4 μm
5. Skiving & Roller Burnishing (SRB) – opțional finisaj ID oglindă Ra ≤ 0,2 μm
6. Inspecție – verificări dimensionale, drepte, rotunjime și rugozitate suprafeței

Caracteristici și beneficii cheie

· Alternativă rentabilă la tuburile fără sudură pentru cilindrii de presiune medie
·Toleranțe H8 de înaltă precizie pentru asamblare fiabilă
· Finisaj ca o oglindă pentru etanșare și durată de viață extinsă a pistonului
·Disponibil în finisaje șlefuite sau SRB
·Dimensiuni metrice și imperiale furnizate

Aplicații

· Cilindri hidraulici pentru utilaje de constructii si agricole
· Butoaie cilindrice pneumatice
·Echipamente de manipulare și ridicare a materialelor
·Prese hidraulice industriale
·Sisteme hidraulice pentru mașini și mașini mobile
