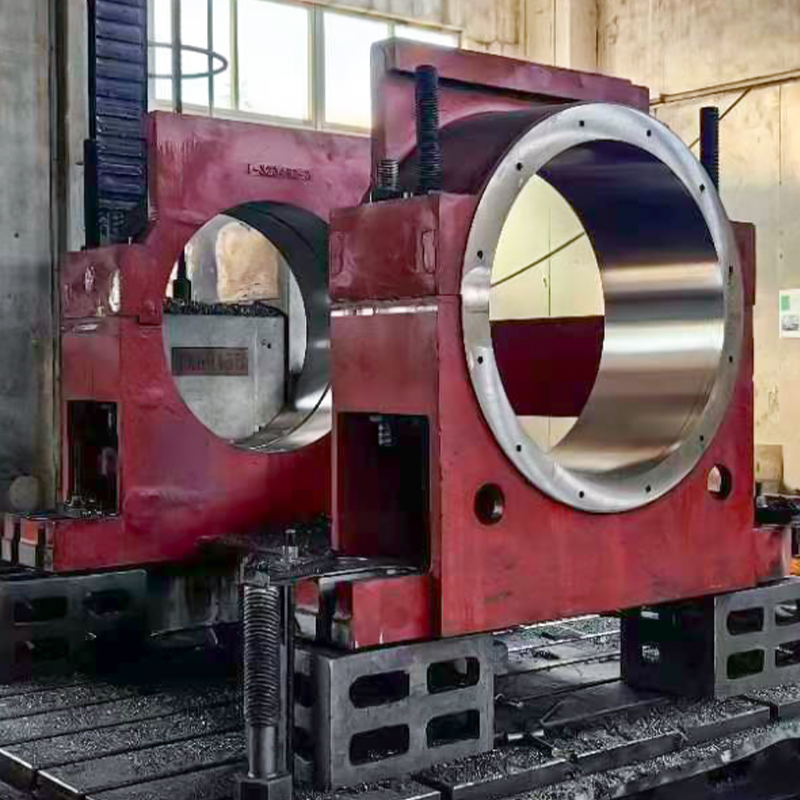

Carcasele noastre de rulmenți din oțel turnat de înaltă calitate sunt proiectate pentru sarcini extreme și performanțe de precizie în aplicații industriale solicitante. Fabricate din oțel turnat ASTM A216 WCB și opțional din alte calități premium, aceste carcase asigură durabilitate, fiabilitate și precizie ridicate. Disponibil în dimensiuni ale alezajului de la Ø50 mm la Ø1500 mm (1,969–59,055 inchi), diametre exterioare de la 100 mm la 2000 mm, inclusiv lățimi standard de la 50 mm la 50 mm și lățimi grele Alezaj Ø500 mm × 700 mm OD × 200 mm lățime (19.685 × 27.559 × 7.874 in). Ideal pentru minerit, turbine eoliene, pompe, benzi transportoare și mașini industriale la scară largă.
Caracteristici cheie
· Rezistență pentru sarcini grele: ASTM A216 WCB (randament ~250 N/mm²) suportă sarcini extreme.
· Prelucrare de precizie: Toleranțe ale alezajului ±0,05 mm asigură o potrivire perfectă a rulmentului.
· Rezistenta la coroziune: Opțional vopsire, galvanizare sau acoperire cu ulei.
· Gamă mare de dimensiuni: Dimensiuni ale alezajului de până la Ø1500 mm (59,055 inchi) pentru rulmenți masivi.
· Design durabil: Construcție din oțel turnat pentru fiabilitate pe termen lung.
·Opțiuni personalizabile: Dimensiuni și finisaje personalizate pentru aplicații specifice.
Clase comune de oțel
| Oțel de calitate | Tip | Limita de curgere (N/mm²) | Rezistența la tracțiune (N/mm²) | alungire (%) | Aplicații cheie | Note |
| ASTM A216 WCB | Oțel carbon turnat | ~250 | 485–655 | 22 | Mașini industriale standard și grele, minerit, turbine eoliene | Cel mai utilizat pe scară largă; prelucrabilitate excelentă |
| ASTM A487 4Q | Oțel turnat de înaltă rezistență | ~485 | 655–895 | 15–20 | Aplicații extreme, echipamente mari | Rezistență superioară pentru sarcini foarte mari |
| ASTM A217 WC9 | Oțel aliat Cr-Mo | ~275 | 485–655 | 18 | Aplicații la temperaturi ridicate, turbine, mașini grele | Stabilitate termică excelentă |
| AISI 304 (EN 1.4301) | Oțel inoxidabil | ~205 | 515–690 | 40 | Medii rezistente la coroziune, alimente, marine | Ideal pentru medii umede sau agresive chimic |
| ASTM A36 | Oțel carbon structural | ~250 | 400–550 | 20 | Mașini standard, aplicații industriale mai mici | Opțiune rentabilă pentru încărcături mai ușoare |
Dimensiuni și dimensiuni tipice
| Diametrul alezajului (ID) | Diametrul exterior (OD) | lățime | Note |
| Ø50 mm | 120 mm | 50 mm | Mașini mici |
| Ø200 mm | 400 mm | 120 mm | Mașini medii |
| Ø500 mm | 700 mm | 200 mm | Industrie grea |
| Ø1000 mm | 1400 mm | 350 mm | Echipament mare |
| Ø1500 mm | 2000 mm | 500 mm | Aplicații pentru sarcini extreme |
Capacitate de încărcare: Până la 50.000 kg (110.231 lb) dinamic, în funcție de tipul de rulment.
Tolerante: Alezaj ±0,05 mm pentru Ø50–500 mm; ±0,1 mm pentru >500–1500 mm. OD/Latime ±0,5 mm pentru Ø50–500 mm; ±1 mm pentru >500–1500 mm. Finisarea suprafeței Ra ≤ 1,6 µm.
Procesul de fabricație
1. Turnare: Turnarea cu nisip sau cu investiție formează carcase robuste.
2. Prelucrare de precizie: Prelucrarea CNC realizează alezajul de ± 0,05 mm și precizie dimensională strânsă.
3. Tratament termic: Normalizat sau recoapt pentru a spori rezistența și duritatea.
4. Finisarea suprafeței: Vopsit, galvanizat sau uleiat pentru rezistență la coroziune.

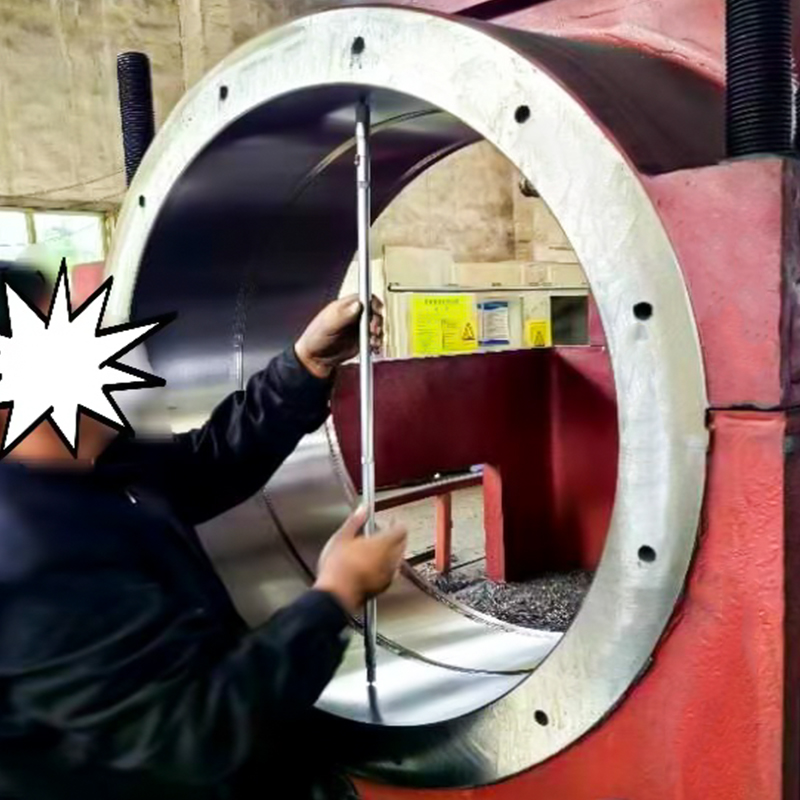

5. Testarea calității: Verificări dimensionale, teste de duritate și inspecții cu ultrasunete.
Aplicații
· Mineritul: Sisteme de transport, concasoare și manipulare a materialelor (WCB, A487 4Q).
· Turbine eoliene: Arborele principal și carcasele cutiei de viteze (WCB, WC9).
· Mașini grele: Pompe, turbine și echipamente industriale (WCB, alezaj Ø500 mm).
· Medii corozive: Procesarea alimentelor sau aplicații marine (AISI 304).
·Aplicații standard: Mașini și mașini mai mici (A36).
· Aplicații secundare: Suporturi structurale în echipamente mari, fitinguri rezistente la coroziune și alte utilizări personalizate.
Avantaje
· Durată de viață sporită a rulmentului cu potrivire precisă.
· Vibrații reduse și zgomot mecanic.
·Capacitate portantă mare și rezistență la impact.
·Opțiuni pentru rezistența la coroziune în medii dure.
Livrare și asigurare a calității
·Condiții de livrare: Normalizate sau recoapte.
·Condiții de suprafață: vopsit, galvanizat sau uleiat.
· Conformitate: standardele ASTM A216, A487, A217, A36 și AISI.
·Certificate: DIN EN 10204 3.1 pentru compoziția chimică, proprietățile mecanice și precizia dimensională.
