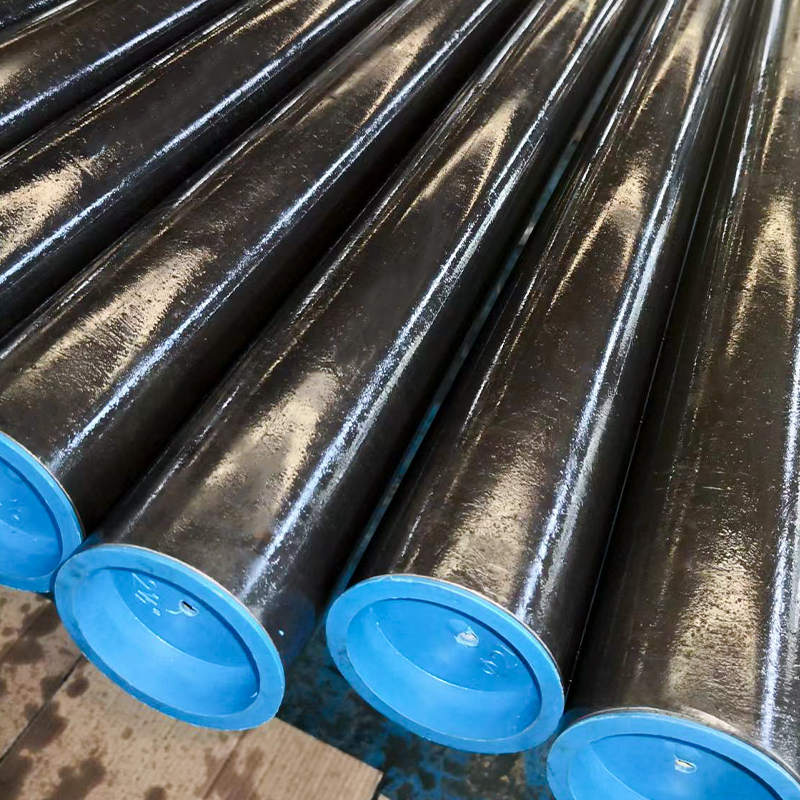

Tuburile noastre cilindrice hidraulice – ASTM A513 ST52 sudate la rece (CDW) sunt proiectate pentru a oferi un echilibru de înaltă precizie, fiabilitate și eficiență a costurilor. Fabricate prin sudare prin rezistență electrică (ERW) și apoi trase la rece peste dorn (DOM), aceste tuburi obțin o precizie dimensională excelentă, suprafețe interioare netede și o dreptate superioară.
Dezvoltate special pentru procesele de șlefuire sau șlefuire și lustruire cu role (SRB), aceste țevi oferă un finisaj ideal al alezajului pentru aplicații de cilindri hidraulici și pneumatici în industrii precum construcții, agricultură, automobile și manipularea materialelor.
Clase tipice de oțel
·ASTM A513 Tip 5 (Drawn Over Mandrin, DOM)
·Echivalent ST52 / E355
·SAE 1020, SAE 1026 (grade opționale)
·E235 (pentru aplicații ușoare)
Dimensiuni comune (OD × WT)
·Ø40 mm × 2,5 mm
·Ø50 mm × 3 mm
·Ø63,5 mm × 4 mm
·Ø76 mm × 5 mm
·Ø90 mm × 6 mm
·Ø100 mm × 6 mm
·Ø120 mm × 8 mm
·Ø150 mm × 10 mm
Notă: Ambele dimensiuni ale tuburilor DOM metrice și imperiale sunt disponibile la cerere.
Specificatii tehnice
·Standard: ASTM A513, tip 5 (tuburi CDW / DOM)
·Calitate de oțel: ST52 / SAE 1026
· Stare: Trasat la rece, normalizat
· Corectitudine: ≤ 0,5:1000
·Toleranțe: OD și WT conform standardului ASTM A513
· Finisajul suprafeței (așa cum este furnizat): ID Ra ≤ 2,5 μm
· Finisarea suprafeței (după șlefuire/SRB): ID Ra ≤ 0,4 μm
Procesul de fabricație
1. Bandă de oțel laminată la cald → fantă de precizie
2. Sudarea cu rezistență electrică (ERW) → formarea tubului mamă
3. Tratament termic / Normalizare → elimină tensiunile și îmbunătățește integritatea sudurii
4. Tragere la rece peste dorn (DOM) → asigură OD/ID precis, rezistență îmbunătățită
5. Tăiere și îndreptare → realizează o precizie excelentă a lungimii și dreptate
6. Inspecție finală → verificări dimensionale, testarea calității cusăturii de sudură, evaluarea suprafeței
Caracteristici și beneficii cheie
· Alternativă rentabilă la tuburile fără sudură ASTM A519
· Dreptate excelentă și precizie dimensională
·Calitate înaltă a cusăturii de sudură datorită procesului de normalizare DOM
· Perfect pregătit pentru șlefuire sau finisare SRB
· Furnizat în dimensiuni metrice și imperiale pentru compatibilitate globală
Aplicații
· Cilindri hidraulici pentru utilaje de constructii
·Sisteme hidraulice pentru utilaje agricole
· Automatizare industrială și robotică
· Echipamente de manipulare și ridicare a materialelor
·Cilindri pneumatici
