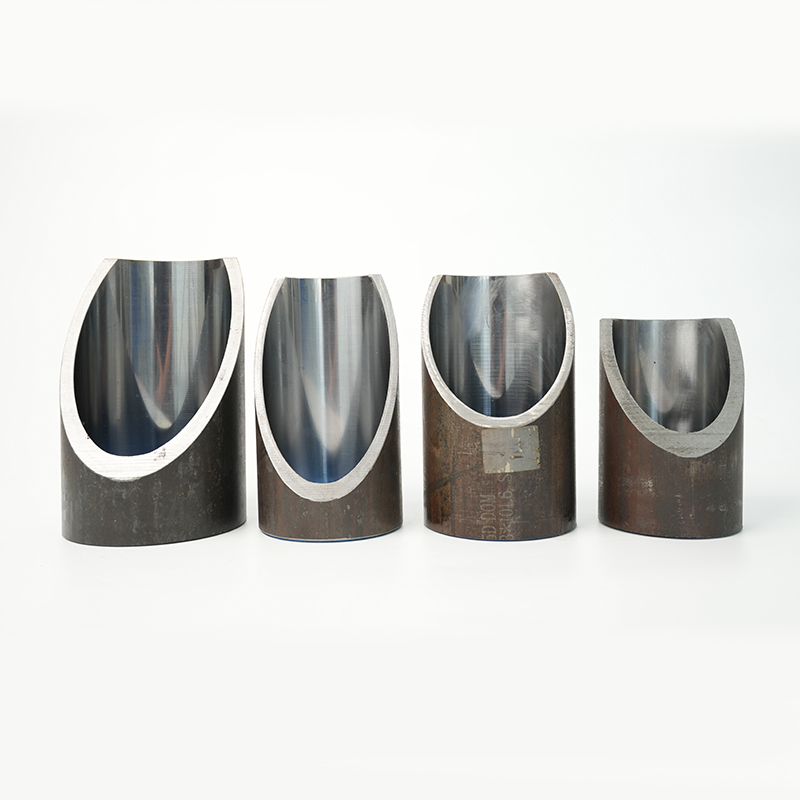

Tuburile noastre șlefuite și șlefuite și lustruite cu role (SRB) – ASTM A519 sunt țevi de oțel de precizie, trase la rece, fără sudură (CDS), procesate pentru a obține un finisaj cu diametrul interior asemănător oglinzii. Cu toleranțe de până la H8 și rugozitate a suprafeței de până la Ra 0,4 μm, aceste tuburi sunt ideale pentru butoaiele cilindrilor hidraulici care necesită frecare scăzută, viață lungă de etanșare și rezistență ridicată la uzură.
Proiectate pentru piețele nord-americane și internaționale care respectă standardele ASTM, aceste tuburi sunt utilizate pe scară largă în sisteme hidraulice de construcții, industriale, agricole și auto.
Clase tipice de oțel
·ST52 – rezistență mecanică bună, prelucrabilitate și sudabilitate
·20MnV6 – oțel microaliat pentru rezistență ridicată la uzură și tenacitate
·27SiMn – oțel aliat de înaltă rezistență pentru cilindri hidraulici grei
·Alte clase disponibile la cerere (ASTM A519 1020, 1026, DOM)
Dimensiuni comune (OD × WT × ID)
·Ø40 mm × 5 mm (ID Ø30 mm)
·Ø63,5 mm × 6 mm (ID Ø51,5 mm)
·Ø90 mm × 8 mm (ID Ø74 mm)
·Ø100 mm × 10 mm (ID Ø80 mm)
·Ø125 mm × 12,5 mm (ID Ø100 mm)
·Ø150 mm × 15 mm (ID Ø120 mm)
Dimensiunile imperiale (tubulatură DOM pe bază de inci) sunt disponibile la cerere.
Specificatii tehnice
·Standard: Tuburi ASTM A519 Tip 5 / DOM
· Stare: Trasat la rece fără sudură, șlefuit sau SRB
· Toleranță ID: H8 (sau mai strâns la cerere)
· Finisarea suprafeței: Ra ≤ 0,4 μm (slefuit), Ra ≤ 0,2 μm (SRB)
· Corectitudine: ≤ 0,3 mm/m
· Rotunzime: ≤ 0,03 mm
Procesul de fabricație
1. Producția de tuburi fără sudură ASTM A519 – piercing și laminare la cald
2. Tragere la rece peste dorn (DOM) – îmbunătățește acuratețea dimensională și proprietățile mecanice
3. Tratament termic / Normalizare – asigură stabilitatea structurii interne
4. Slefuire – finisaj abraziv precis pentru a obține un ID neted
5. Schiving & Roller Burnishing (SRB) – finisaj în oglindă opțional pentru Ra ultra scăzut
6. Inspecție – verificări dimensionale, drepte, rotunjime și finisare a suprafeței
Caracteristici și beneficii cheie
· ID ultra-neted pentru etanșări și pistoane de lungă durată
· Precizie dimensională ridicată (H8) pentru un asamblare fiabilă a cilindrului
·Disponibil atât în finisaje șlefuite, cât și SRB
·Soluție rentabilă pentru cilindri hidraulici de presiune medie până la înaltă
·Compatibil cu standardele metrice și imperiale
Aplicații
· Cilindri hidraulici în construcții, agricultură și mașini industriale
· Butoi cilindri pneumatici
· Echipamente de ridicare grele
· Mașini de presare și automatizări industriale
